Faisceau électrique tableau de bord

[Damienrolf]

Bonjour à tous, bon voilà, faisceau électrique du tableau de bord terminé, plus qu'à mettre le collant tissus noir, par contre j ai deux fils un gros fil bleu foncé 29 B et un gros fils blanc 10C qui sont seul, apparemment d après la doc sa vas en HC 30, mais qu'est ce donc ( autoradio??), merci de vos réponses

[dominiqueMembre du Club]

salut , oui alim autoradio , le 29b est le +

[Damienrolf]

Merci, du coup ils se branchent sur la platine et sur l autoradio?

[vitto]

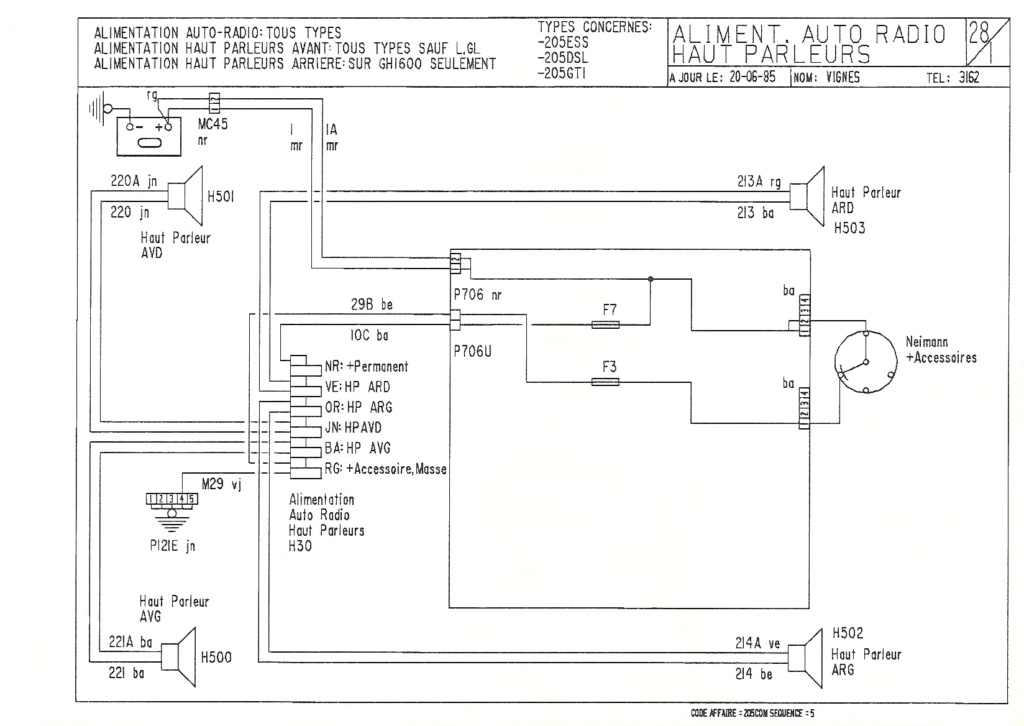

voici le schéma électrique autoradio année modèle 89 et 91.





et le site pour la platine fusible.

http://www.dethomaso.fr/2019/02/schemas-electriques-205.html

pour le fil 10C BLANC pas trouvé n'y année modèle 89 et 91.

tu a quoi comme 205 et quelle année.

[dominiqueMembre du Club]

le fil 29b arrive sur la platine et s'arrête là ; la platine c'est "la frontière entre ta voiture et l'autoradio" donc pas de fil qui traverse sans passer par la platine tu relis les bornes de ta platine que tu as besoin à ton autoradio avec son câblage (voir notice de l'autoradio) ; et contrôle si ton 10c blanc est passant avec le M29b couleur vj pour être sûr

[Damienrolf]

205 gti 1900 de 1987

[Damienrolf]

et voilà faisceau tableau de bord terminé 25 heures de travail, plusqu à faire faisceau compartiment moteur, la aussi y du boulot

[vitto]

avant ou après juillet 1987.

refaire un faisceau électrique me rappelle de bon et de moins bon souvenir.

[Damienrolf]

Avant juillet elle est de mai

[vitto]

donc 205 GTI 1.9L phase 1. Je n'ai que le schéma électrique 205 année modèle 1986.

j'ai regarder pour le fil 10C BLANC.

les deux fils 29B BLEU et 10C BLANC vont sur la platine fusible dans l'emplacement P706U BLEU.(voir schéma suivant)



et le site pour la platine fusible.

http://www.dethomaso.fr/2019/02/schemas-electriques-205.html

pour enrubanner ton faisceau, tu utile quoi comme ruban.

[Damienrolf]

J utilise du ruban adhésif tissu

[vitto]

Il excite chez RESTAGRAF du ruban sans colle comme sur nos faisceaux.

La référence est ; RUBAN 6940

http://www.restagraf.com/upload/flipbook/Catalogue_Restagraf_2020-2021/70/

Et pour fixer ton faisceau sur la caisse il y a un collier comme monter sur nos 205.

La référence est ; LANIER 428

http://www.restagraf.com/upload/flipbook/Catalogue_Restagraf_2020-2021/72/

[Damienrolf]

Hello, merci pour tout les renseignements, ca ma bien servi, par contre comme je termine le faisceau tableau de bord pour brancher l autoradio je voudrais savoir si le fils blanc 10C se raccorde sur le fils 13B, merci de vos réponses

[vitto]

Fils 10C blanc; + permanent pour 205 GTI sorti avant le mois de juillet 1987.

Fils 13B blanc; + permanent pour 205 GTI sorti après le mois de juin 1987.

Sur ton faisceau planche de bord, tu as le fils 13B blanc?

[Damienrolf]

Sur mon faisceau c est un fils blanc 10C par contre j ai récupéré connectique surement après 87

[vitto]

c'est quoi pour toi une connectique surement après 87.(pourrais tu faire une photo).

Fils 10C blanc; + permanent pour 205 GTI sorti avant le mois de juillet 1987 - emplacement sur platine fusible connecteur P706U voie 2, il va jusqu'au fusible 7.

Fils 13B blanc; + permanent pour 205 GTI sorti après le mois de juin 1987 - emplacement sur platine fusible connecteur P706H voie 4, il va jusqu'au fusible 7.

Je te fais parvenir le schéma de la platine fusible.

[Damienrolf]

Voici deux photos

[Damienrolf]

[vitto]

Jusqu'à l'année modèle 90 (pour l'année c'est de mémoire) les connecteurs est comme sur la photo.



Et la connectique que tu vas mettre est après année modelé 91.

Le fil 13B blanc remplace le fil 10C blanc dans faisceau.

[Damienrolf]

Ok, comme j ai déjà raccorder tous les fils aux mêmes numéro, je peux donc raccorder le 10C au 13B

[Détuning-man]

Jusqu'à l'année modèle 90 (pour l'année c'est de mémoire) les connecteurs est comme sur la photo.

c'est plutôt sur les phases 1
